Introduction

Cette documentation explique comment installer et exploiter la solution d'analyse cloud en temps réel de Latence Technologies pour les réseaux cellulaires, avec un accent particulier sur la connectivité à très faible latence.

Chaque milliseconde compte !

Architecture de la solution

La solution est composée de 3 composants.

• Un QoS-Agent qui sonde le réseau et envoie les résultats à l'analyzer.
• Un Reflector, servant de cible pour les sondes.
• Un Analyzer qui collecte et traite les données et fournit des insights sur votre connectivité réseau.

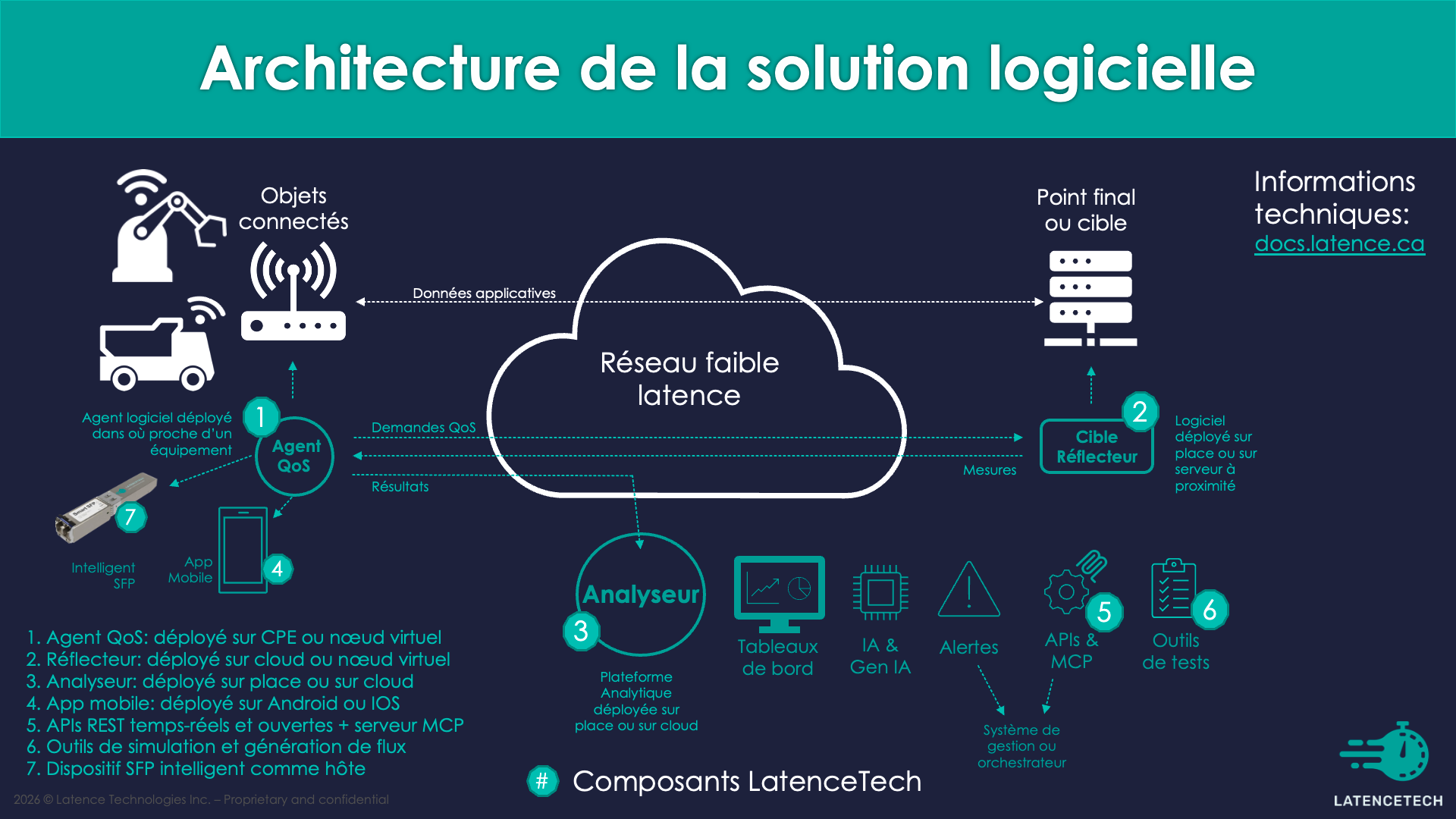

Ces composants sont déployés en tant que conteneurs docker, fonctionnent sur une grande variété d'hôtes et peuvent être adaptés à des configurations réseau spécifiques. L'image ci-dessous illustre cette architecture, avec un exemple de tableau de bord.

Note : Un reflector peut répondre à plusieurs agents et un analyzer peut recevoir des données de plusieurs agents. Il est important de s'assurer que chaque agent possède son propre identifiant d'agent (LTI_agent_id), afin que les données soient différenciées dans l'analyzer. Il sera possible d'afficher les données de chaque site en sélectionnant l'identifiant d'agent dans grafana.

Principaux composants open-source

Voici un tableau des 4 principaux composants open source que nous utilisons.

Composant	Version	Lien
Grafana	12.4.2	https://grafana.com/
InfluxDB	2.8.0	https://www.influxdata.com/
Kafka	8.2.0	https://kafka.apache.org/
Telegraf	1.38	https://github.com/influxdata/telegraf
